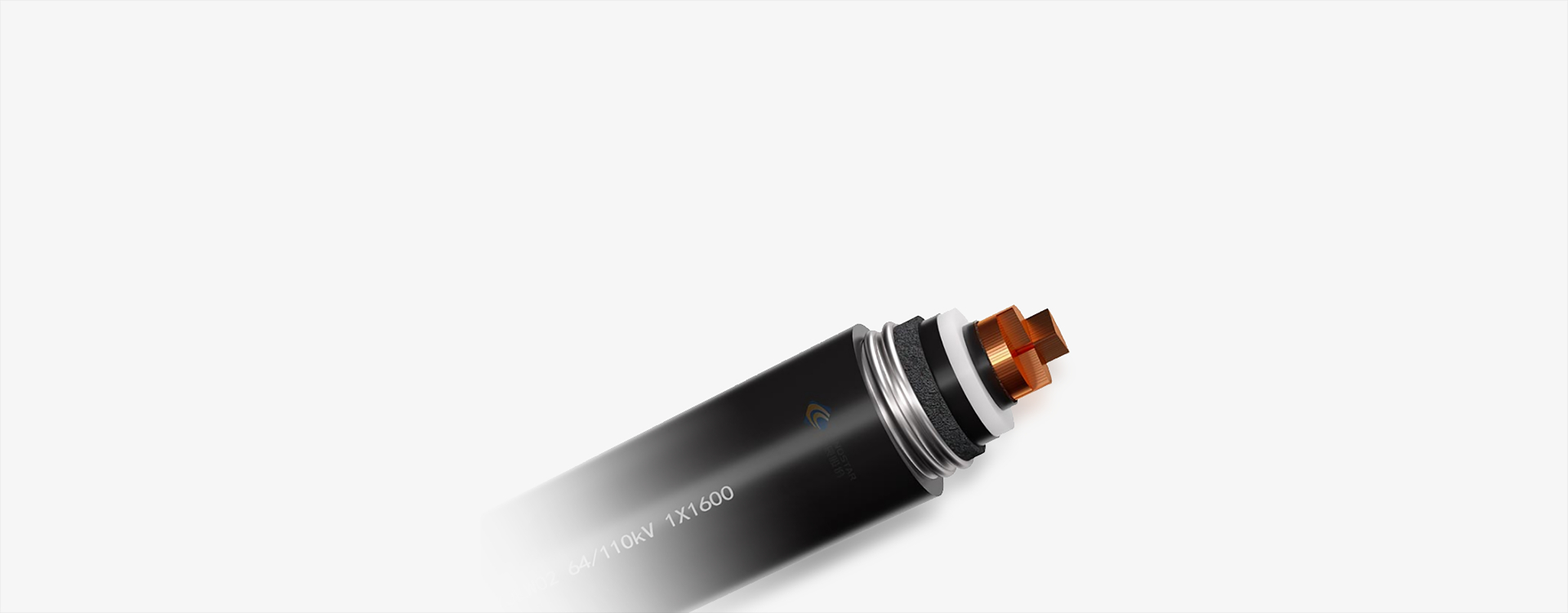

额定电压64/110kV高压电力电缆
额定电压64/110kV高压电力电缆
额定电压64/110kV高压电力电缆
额定电压64/110kV高压电力电缆
执行尺度

IEC 60840:2011《额定电压30kV（Um=36kV）至150kV（Um=170kV）挤包绝缘电力电缆及附件的试验步骤及要求》
GB/T 11017-2014《额定电压110kV交联聚乙烯绝缘电缆及附件》

合用领域

本产品重要合用于额定电压38/66 kV、48/66 kV、64/110 kV、76/132 kV、127/220 kV等电力输配电系统中供输配电能之用 。

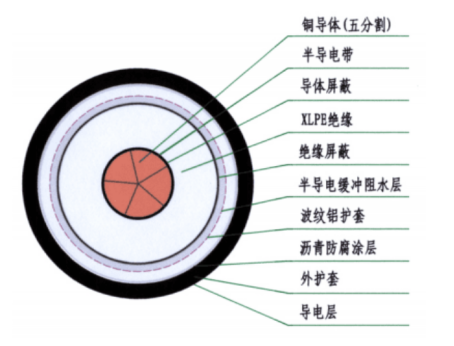

产品结构图

图层 617.png

产品型号
型号名称用处
YJLW02铜芯交联聚乙烯绝缘皱纹铝套聚氯乙烯护套电力电缆室内、隧路、电缆沟内或直埋地下，可能接受肯定的机械表力和肯定的拉力 。
YJLW03铜芯交联聚乙烯绝缘皱纹铝套聚乙烯护套电力电缆
YJLW02-Z铜芯交联聚乙烯绝缘皱纹铝套聚氯乙烯护套纵向阻水电力电缆室内、隧路、电缆沟内或直埋地下，可在湿润环境及地下水位较高的处所使用，可能接受肯定的机械表力和肯定的拉力 。
YJLW03-Z铜芯交联聚乙烯绝缘皱纹铝套聚乙烯护套纵向阻水电力电缆
产品个性
0、产品额定电压（最大运行电压）（U0/U（Um））蕴含：38/66（72.5）kV、48/66（72.5）kV、64/110（126）kV、76/132（145）kV、127/220（252）kV 等 。
1、电缆导体持久允许最高工作温度为90℃ 。
2、短路时（最长持续功夫不超过5S），电缆导体最高温度不超过250℃ 。
3、短时负荷温度105℃ 。
4、电缆设计使用寿命：不少于30年 。
5、电缆敷设时不受落差限度，敷设时环境温度不低于0℃，低于0℃时必须预热处置 。
6、导体允许的最大牵引强度：铜--70N/mm2,铝--40N/mm2 。
7、电缆允许的最大侧压力：3000N/m（牵引力/导体截面） 。
8、电缆敷设时的最幼弯曲半径：20D ；运行时最幼弯曲半径：15D 。
