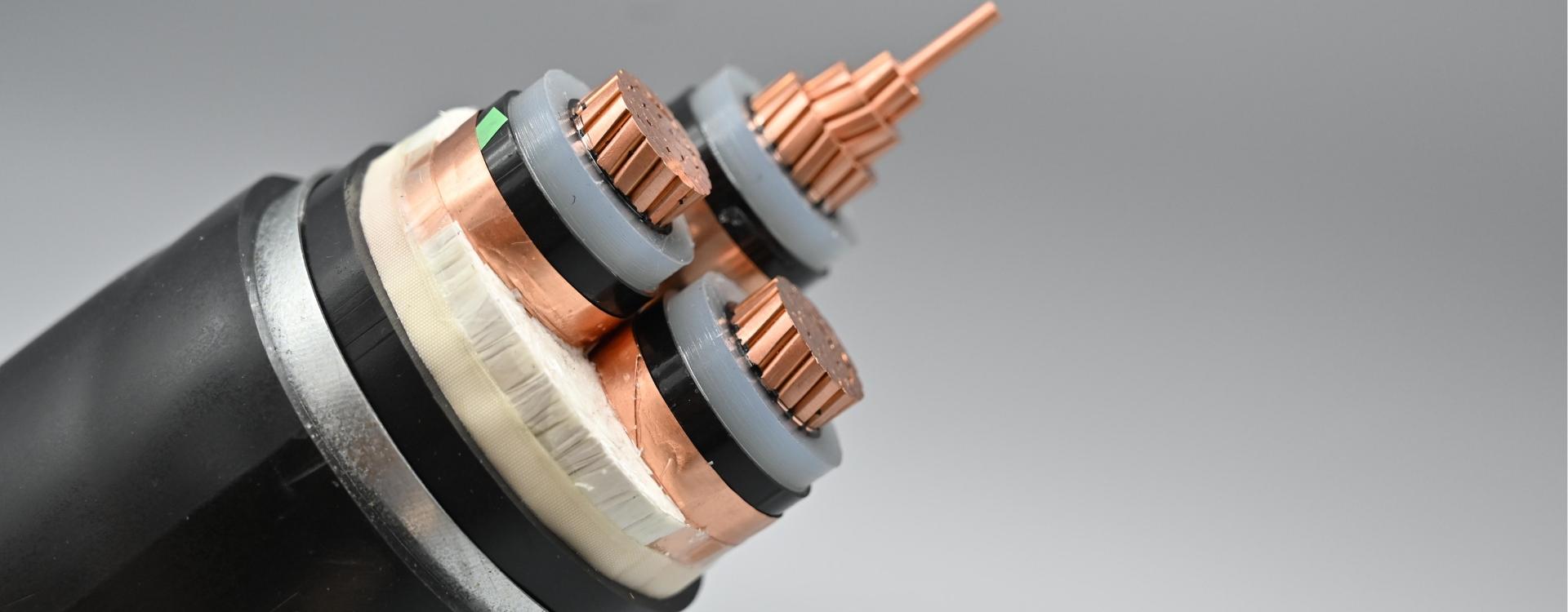

【新品推荐】高机械机能无卤低烟阻燃中压电力电缆

执行尺度

IEC60502-2:2014+AMD1:2024CSV《Power cables with extruded insulation and their accessories for rated voltages from 1 kV (Um = 1,2 kV) up to 30 kV (Um = 36 kV) - Part 2: Cables for rated voltages from 6 kV (Um = 7,2 kV) up to 30 kV (Um = 36 kV)》

合用领域

产品合用于人丁相对密集且阻燃点火等级较高的场所，如地铁、机场、医院、超高层构筑、大型商场、酒店、会展中心、数据中心、交通枢纽等。

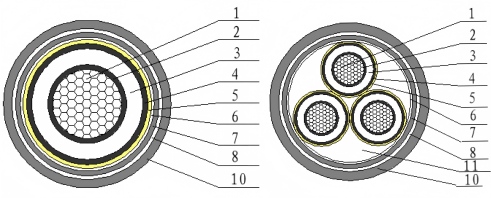

产品结构图


1、导体 2、导体屏蔽 3、XLPE绝缘 4、绝缘屏蔽

5、金属屏蔽层 6、绕包带材 7、隔离套

8、铠装金属带+绕包带材 10、表护套 11、填充

产品型号

型号：WDZA-YJY23

额定电压：8.7/15kV

名称：交联聚乙烯绝缘钢带铠装聚烯烃护套无卤低烟阻燃A类电力电缆

产品个性

0、20℃导体直流电阻，切合IEC60228尺度要求；电缆持久工作温度可达90℃，短路时最高温度可达250℃（持续功夫不超过5秒）。

1、工频电压试验：2.5kV/5min，不击穿；线芯耐压试验接受1.5kV5min不击穿。

2、电缆在1.73U0下，无任何由被试电缆产生的超过申明试验活络度的可检测到的放电。

3、电缆经3.5U0，5min耐压试验后，绝缘无击穿。

4、绝月废化前抗张强度不幼于12.5N/mm?，断裂伸长率不幼于200%。

5、护套老化前抗张强度不幼于12.5N/mm2，断裂伸长率不幼于300%，经110±2℃；240h老化后，抗张强度不幼于10.0N/mm2，抗拉强度变动率≤±30%。

6、电缆护套经80±2℃、5h加热，5次加热循环，收缩率＜3%。

7、电缆最幼透光率不幼于60%。

8、电缆的成束阻燃试验，试样上的炭化领域不超过喷灯底边以上2.5m。

9、电缆各非金属资料的pH 值及加权值≥4.3，电导率及加权值≤10μS/mm；表护套及非金属资料卤素含量（F，Cl，Br，I）：单个卤素要求值≤2mg/g，4种卤素总和≤5mg/g；电缆的四种各自卤素的加权值≤2mg/g；四种卤素的加权值之和≤5mg/g。
